Технически Университет София

Колеж-Сливен

ОТЧЕТ

За проведена учебна практика

Дисциплина:Металообработване

Тема:Отнемане на металите чрез

стружка.Стругиване

Изготвил:                                                         Приел:
Димитър Димитров                           Ас.Инж.К.Димитров
Специалност:PEAT
Група:1
Ф.N:101315

16.12.2010г.

Град Сливен

background image

Основни геометрични елементи на ножовете

и елементи на рязане.

Задачата на курса „Рязане на металите” е да ви запознае с основните

закономерности при обработване на металите, металните сплави и неметалните

материали чрез рязане. В дисциплината се изучават свойствата на материалите

използвани за режещи инструменти, геометричните характеристики на режещата част

на инструмента, законите и явленията при рязане, режимите и същността на техниката

и технологията на рязане на металите.

1.



Основни елементи на режещия инструмент и обработвания детайл.

Всеки нож се състой от две основни части тяло и режеща част (глава). Тялото служи за

закрепване на ножа в ножодържача на машината, а режещата част извършва рязането.

Режещата част на ножа е съставена от следните повърхности:

-

α

A

 - главна задна повърхност;

-

'

α

A

 - спомагателна задна повърхност;

-

S

 - главен режещ ръб. При рязане главният режещ ръб има по-голяма контактна

повърхност с обработвания материал и отрязва стружката  по  широчина;

- '

S

 - спомагателен режещ ръб. При рязане спомагателния режещ ръб отрязва

стружката  по  дебелина;

-

b

 - връх  на  ножа. Той може да бъде остър или криволинеен. При рязане ножът

обикновено се разполага така, че върхът му да лежи на височината на хоризонталната

ос на детайла;

-

γ

A

 - предна  повърхност  на  ножа .

Тялото на ножа може да бъде с призматична форма или с кръгло сечение. За

ориентиране на инструмента спрямо обработвания детайл се използва страничната

повърхност 2 и тя се нарича базова.

Ножа може да бъде изработен цялостно от специална инструментална стомана, но в

този случай той става много скъп, поради високата цена на материала. Ето защо най-

често се използват съставни ножове при които режещата част се изработва от

инструментална стомана, а тялото от по-евтина конструкционна стомана.

background image

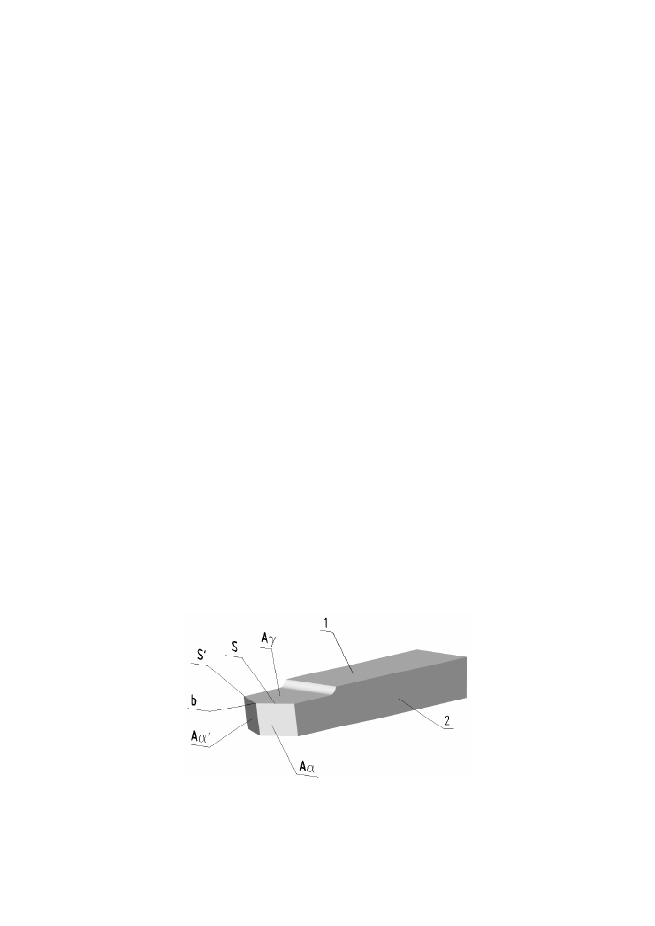

Фиг. 1    Елементи на стругарския нож: 1 – тяло на ножа; 2 – базова повърхност;

α

A

 -

главна задна повърхност;

'

α

A

 - спомагателна задна повърхност;

S

 - главен режещ

ръб;  '

S

 - спомагателен режещ ръб;

b

 - връх на ножа;

γ

A

 - предна повърхност на ножа.

При механична обработка на заготовките с режещ инструмент различаваме

различаваме следните повърхности:

-



обработвана (1), това е повърхността от която се отделя слой материал;

-



обработена (2) , която се образува след преминаването на режещия

инструмент;

повърхност на рязане (3), тя е временна и се образува при движението на главния

режещ ръб на ножа и свързва обработваната с обработената повърхност.

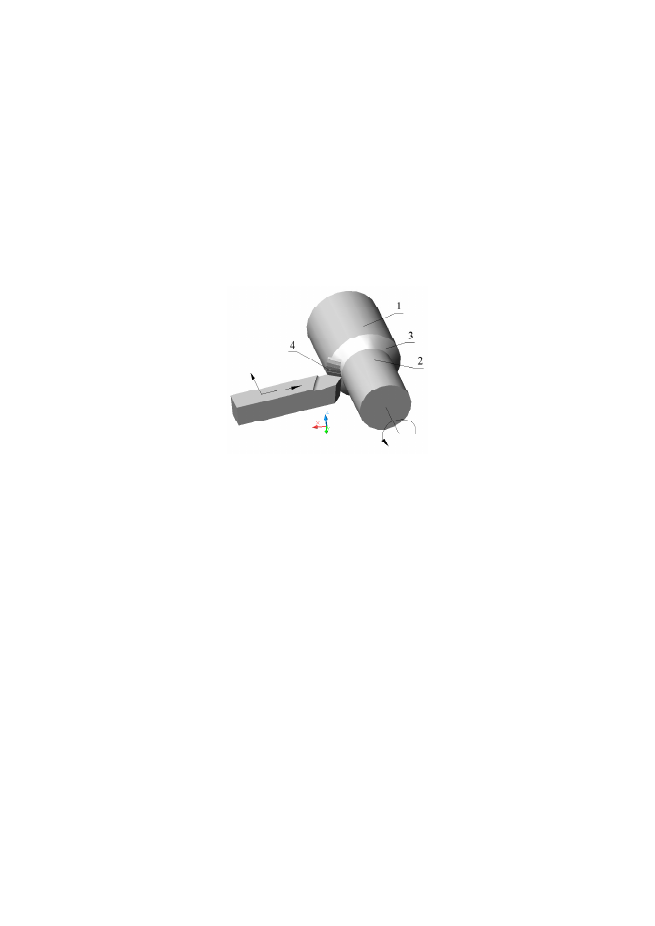

Фиг.2    Повърхности при стругуване:

1 - обработвана повърхност; 2 – обработена  повърхност; 3 – повърхност на рязане; 4 - стружка

2.



Равнини  на режещия клин на ножа в статичната система.

За ефективна механичната обработка на заготовките е необходимо правилно да се

определят ъглите на режещите инструменти и скоростите на рязане.

За определяне на ъглите на режещите инструменти се използват две системи: статична

и кинематична.

Статичната система се използва за изработване и контрол на ъглите. Равнините при нея

са следните:

-

r

P

 - основна равнина. Тя минава през произволно избрана точка М на режещия ръб и е

перпендикулярна на вектора на скоростта

U

 на главното движение;

-

S

P

 - равнина на рязане. Тя е допирателна към режещия ръб в точка М и е

перпендикулярна към основната равнина.;

-

0

P

- главна равнина. Тя е перпендикулярна на режещия ръб и минава през точка М.;

background image

-

P

P

 - осова равнина. Тя минава през точка М, перпендикулярна е на основната и е

успоредна на оста на инструмента.;

-

f

P

 - работна равнина (равнина на движение). Тя минава през точка М и се определя от

векторите на главното

U

 и подавателното

.

ПОД

U

 движение.

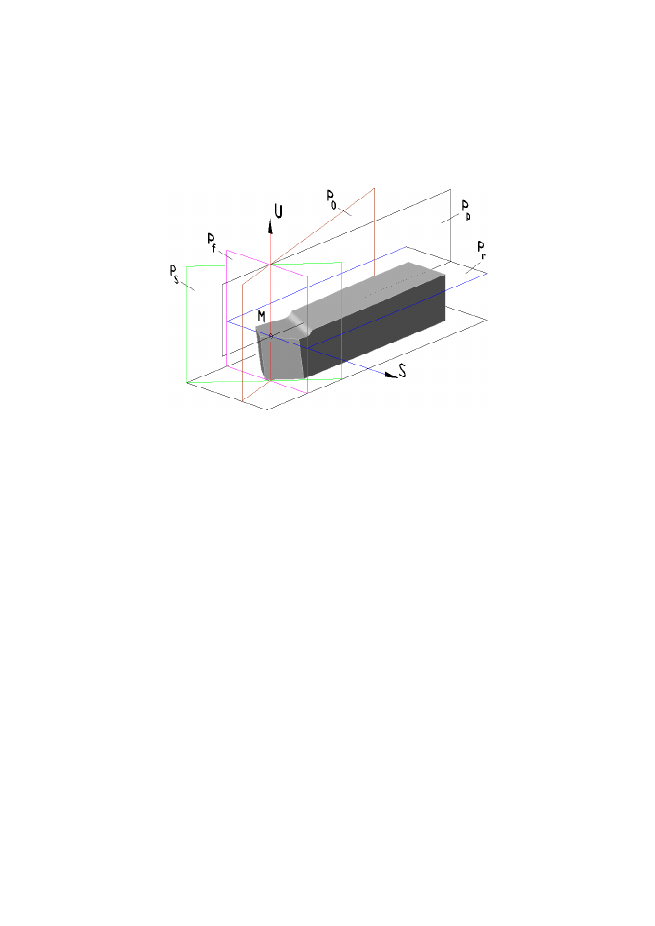

Фиг.3    Равнини при режещия инструмент

r

P

 - основна равнина;

S

P

- равнина на рязане;

0

P

- главна равнина;

P

P

 - осова равнина;

f

P

 - работна равнина (равнина на движение).

Освен тези основни равнини различаваме още:

-

g

P

- равнина на максималното наклоняване на предната повърхност. Тя минава

през точка от режещия ръб и е перпендикулярна на основната равнина

r

P

и

на предната повърхност на ножа

γ

A

;

-

b

P

 - равнина на максимално наклоняване на задната повърхност. Тя минава през

точка от режещия ръб и е перпендикулярна основната равнина

r

P

и на главната

задна повърхност

α

A

.

background image

90

°

90

°

90

°

P

P

g

P

в

P

s

Фиг.4    Равнини на максимално наклоняване

g

P

 - равнина на максималното наклоняване на предната повърхност;

b

P

 - равнина на

максимално наклоняване на задната повърхност.

3.



Статични ъгли на ножа.

Ъглите на ножа в статичната система се наричат „статични ъгли”. В зависимост от

равнината, в която се измерват ъглите, те се делят на ъгли в сечение, установъчни ъгли

и ъгли на наклон на режещия ръб.

3.1 Статични ъгли в сечение

Статичните ъгли в сечение имат долни индекси с които се показва в коя равнина е

извършено сечението. Най-характерни от статичните ъгли са ъглите в главната равнина

0

P

(наречени „Главни ъгли”), ъглите в работната равнина

f

P

 (наречени „Странични

ъгли”) и  ъглите в осовата равнина

P

P

 (наречени „Осови ъгли”) (фиг. 5).

Главните ъгли

 се измерват в сечението на главната равнина

0

P

 с предната и главна

задна повърхност, основната и равнината на рязане. Те са:

-



0

γ

- главен преден ъгъл - заключен между предната повърхност

γ

A

 и

основната равнина

r

P

;

-



0

β

- главен ъгъл на заостряне - заключен между предната

γ

A

и главната задна

повърхност

α

A

;

-



0

α

 - главен заден ъгъл  - главната задна повърхност

α

A

 и равнината на рязане

S

P

.

Страничните ъгли

 се измерват в сечението на работната равнина

f

P

 и са заключени

между съответните повърхнини на ножа

γ

A

α

A

, основната

r

P

 и осовата

p

P

 равнини.

Те са:

f

γ

 - страничен преден ъгъл, който е заключен между основната равнина

r

P

 и

предната повърхност

γ

A

;

f

β

 - страничен ъгъл на заостряне, заключен е между предната

γ

A

 и главната задна

α

A

 повърхнини;

background image

f

α

 - страничен заден ъгъл, заключен между главната задна повърхност

α

A

 и

равнината на рязане

S

P

.

Осовите ъгли

 се измерват в сечението на осовата равнина

P

P

, съответно с

повърхнините на ножа

γ

A

α

A

, основната

r

P

 и равнината на рязане

S

P

. Те са:

P

γ

-осов преден ъгъл, заключен между предната повърхност

γ

A

 и основната равнина

r

P

;

P

α

 - осов заден ъгъл, заключен между главната задна повърхност

α

A

 и равнината на

рязане

S

P

;

P

β

 - осов ъгъл на заостряне, заключен между предната повърхност

γ

A

 и главната

задна повърхност

α

A

.

p

p

p

f

f

P

p

P

f

P

0

P'

S

f

f

f

f

M

M

M

M

M

A

0

0

0

A

A

A

A

0

0

0

'

0

A

'

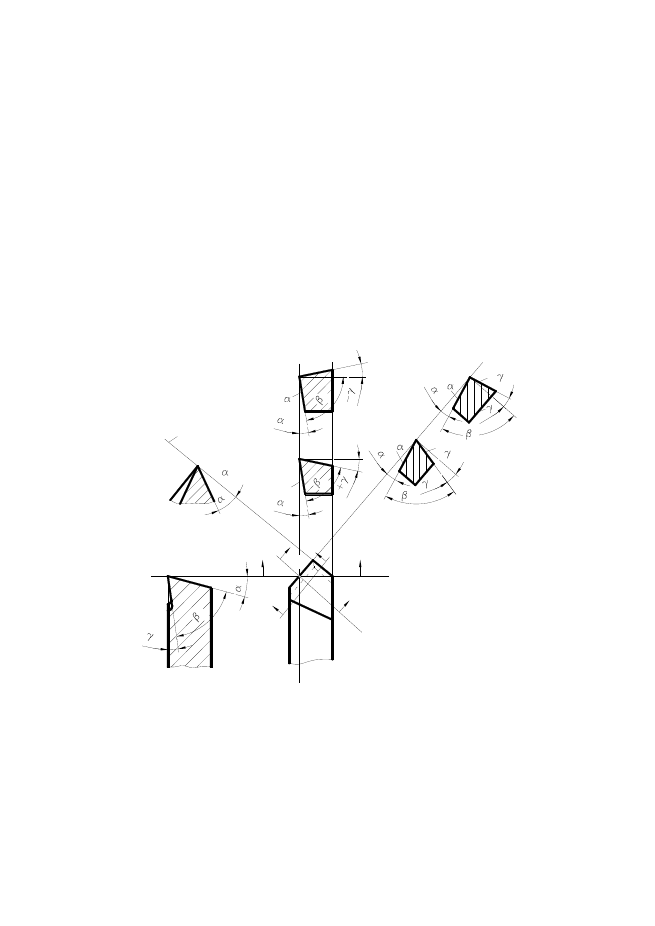

Фиг.5  Определяне на статичните ъгли в сечения в главната

0

P

 и работната

f

P



равнини.

0

γ

- главен преден ъгъл;

0

α

- главен заден ъгъл;

0

β

- главен ъгъл на заостряне;

P

γ

преден осов ъгъл;

P

α

 - заден осов ъгъл;

P

β

- осов ъгъл на заостряне;

f

γ

- страничен

background image

преден ъгъл;

f

α

- страничен заден ъгъл;

f

β

- страничен ъгъл на заостряне;

'

0

α

спомагателен заден ъгъл.

Ъглите, които определят геометрически режещия ръб, са свързани помежду си със

следните зависимости:

2

0

0

0

π

α

β

γ

=

+

+

;

2

π

α

β

γ

=

+

+

f

f

f

;

2

π

α

β

γ

=

+

+

P

P

P

Предният ъгъл може да заема положителна и отрицателна стойност. Когато режещият

клин е разположен между двете ограничаващи го равнини, предният ъгъл е с

положителна стойност. В случай, че предната повърхност се намира над основната

равнина

r

P

, предният ъгъл е с отрицателна стойност.

Съществуват и спомагателни статични ъгли в сечение. От тях (на спомагателния режещ

ръб

'

S

) се измерва само спомагателният заден ъгъл

'

0

α

 (

'

P

α

,

'

f

α

), заключен между

спомагателната задна повърхност

'

α

A

 и спомагателната равнина на рязане

'

S

P

.Спомагателният заден ъгъл е винаги с положителна стойност.

3.2  Установъчни ъгли

Установъчните ъгли се измерват в основната равнина. Те биват:  главен, спомагателен

и върхов.

-

r

χ

- главният установъчен ъгъл – Той е заключен между проекцията на главния

режещ ръб

S

 в

r

P

 и работната равнина

f

P

.

-

'

r

χ

- спомагателният установъчен ъгъл – Той е заключен между проекцията на

спомагателния режещ ръб

'

S

 в

r

P

 и работната равнина

f

P

.

-

r

ε

- върховият установъчен ъгъл - Той е заключен между проекциите в

r

P

 на

главния и спомагателния режещ ръб.

Установъчните ъгли са свързани помежду си със зависимостта:

π

ε

χ

χ

=

+

+

r

r

r

'

M

r

P

S

r

Фиг.6  Определяне на статичните установъчни ъгли в сечения в основна равнина

r

P

Това е само предварителен преглед!
