Видове стелажни конструкции, използвани в съвременните скадови системи

Курсова работа

[Type the author name]



КУРСОВА РАБОТА

Дисциплина: „Механизация и автоматизация на товаро – разтоварни и складови дейности”

Тема: „ Видове стелажни конструкции, използвани в съвременните складови системи”

Page 1 of 16

background image

Видове стелажни конструкции, използвани в съвременните скадови системи

Курсова работа

[Type the author name]



Стелажите са складови съоръжения за временно съхраняване на товари, при

многогредово подреждане по височина. Използването им създава условия за

осигуряване на достът до ТЕ и лесно следене и контролиране, по – добро  опазване на

товарите от повреди, по – добро използване на скадловата вместимост, механизирано и

автоматизирано манипулиране, подобряване на охраната на труда, културата на

работното място и други. В редица съвременни покрити складове, освен теглото на

товарите, те носят и цялата складова конструкция и машините за манипулиране.

Голямото разнообразие на товарите и изискванията, при тяхното съхраняване и

манипулиране са довели и до голямо разнообразие в конструкциите на стелажите. Най –

общо могат да се класифицарт по следните признаци:

Според товарите за които са предназначени – за единични неуедрени товати, като

ПаТЕ; ПкТЕ; контейнери и др.

Според положението на товара спрямо стелажа и на самия стелаж има статични

стелажи, при които веднъж поставен, товарът не се премества в границите на

стелажа; има и динамични, при които след поставяне товарът се премества в

границите на стелажа.

Според начина, по който могат да се подреждат материалите стелажите могат да

бъдат ивични ( ленейни ) и блокови

Други критерии, по които стелажите се класифицират се взамисимост от

материала, от който са изработени:  биват дървени, железобетонни, метални.

Page 2 of 16

background image

Видове стелажни конструкции, използвани в съвременните скадови системи

Курсова работа

[Type the author name]

Изборът на подходящи стелажни системи е решаващ за успешното, ефективно и

безопасно функциониране на всяко складово помещение и логистичен център. На

пазара се предлага богато разнообразие на българско и вносно оборудване, чрез което

може да се постигне най-оптимално решение в зависимост от типа на складираните

стоки, големината и теглото им, времето за стокооборот, начина на протичане на

работните процеси и т.н. Изборът на стелажните системи трябва да е в съответствие и с

характеристиките на мотокарите, които ще обслужват склада (ако ще се използват

такива), зависи  и от височината на самото помещение. В помощ за рационализиране на

складовото пространство работят специализирани фирми, които извършват детайлно

проучване на параметрите на склада, разработват индивидуални проекти спрямо

специфичните нужди и изисквания на клиента, доставят и монтират необходимите

стелажи.  Предлагат се както стандартни складови решения от продуктовата гама

Conventional и Picking Racking, така и високотехнологични, автоматизирани складове.

Един от основните показатели, от който зависи изборът на системите, е дали те ще

бъдат използвани за складиране на палетизирани или на непалетизирани товари и

стоки. Предлагат се и комбинирани системи, които позволяват изграждането на

складове с различно предназначение: за палетизирани, непалетизирани и комбинирани

видове товари.

Един от видовете стелажни системи използвани в съвременните скадове са за

палетизирани товари. Те също са разнобразни. Стандартните системи за палети се

монтират и демонтират бързо, като лесно може да се извърши промяна в конструкцията

им. Размерите, височината и броят на нивата варират според конкретните нужди на

помещението. Стандартните системи осигуряват лесна манипулация със стоките. Те

предоставят удобен начин за контролиране на складовите наличности и възможност за

максимално оползотворяване на наличното складово пространство във височина.

Гредите за палетите се произвеждат в различни дължини и сечения, според

изискванията на клиента и могат да бъдат и без болтови връзки. Стелажите могат да

бъдат допълнени с греди, лавици от стоманени листи, талашит, метални скари и др.

Фирмите предлагат и широка гама аксесоари, позволяващи комбинирано складиране на

депалетизирана стока както и на нестандартни палети.

Page 3 of 16

background image

Видове стелажни конструкции, използвани в съвременните скадови системи

Курсова работа

[Type the author name]

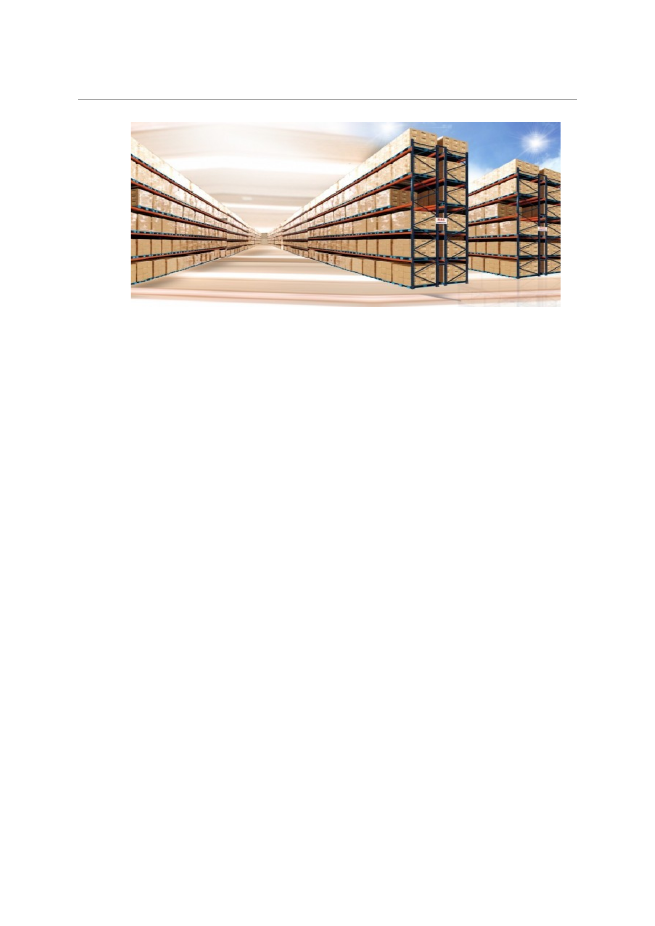

Често срещано решение за индустриално приложение е класическият палетен стелаж

тип Р90



 палетни стелажни системи тип Р90

Произвежда се в много модификации заедно със системни допълнения и аксесоари,

които дават възможност да се складират и палети, които не са серийно производство.

Посредством използване на съответните допълнителни аксесоари като напречни

носачи, метални рафтове и дървени плотове, подови решетки или също коридори, този

стелаж може да се превърне в универсален стелаж с рафтове за големи натоварвания и

многообразие на размери на модулите. Възможността системата да се направи и

подвижна  постига до 100% повече капацитет в налични или планирани помещения.

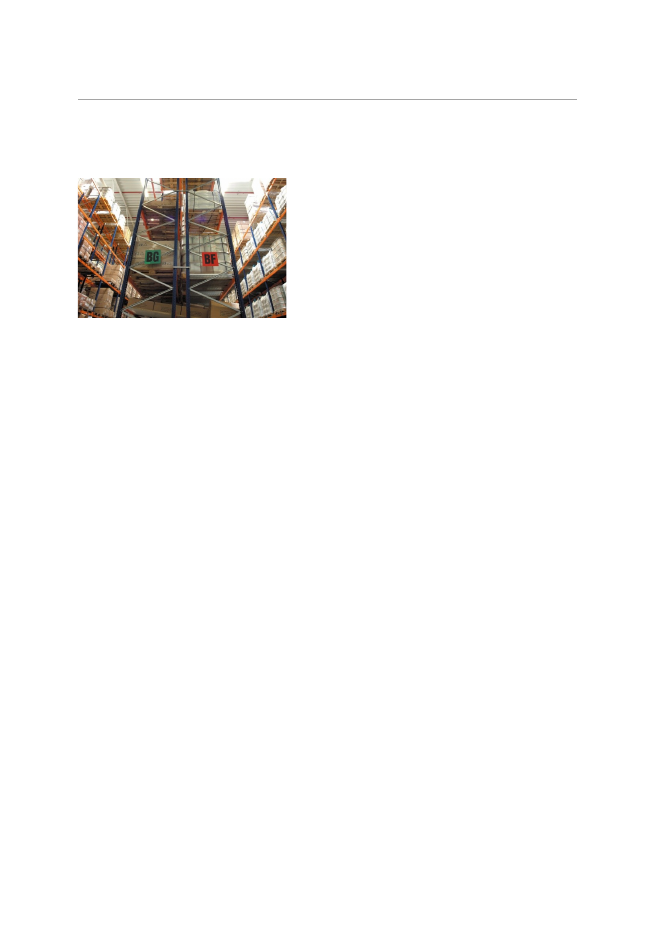

В голям брой складове на дистрибуторски фирми в България се използва палетната
стелажна система тип Drive-In (проходна стелажна система )  тази система е най-
ефективна при складиране на хомогенни палетизирани товари, при които оборота или
директният достъп до палетите не е най-решаващият фактор. Изисква минимален брой
работни коридори за нейното обслужване, което води до максимално оползотворяване
на складовото пространство – до 85%.
Конструкцията е изградена от набор от различни стелажни единици, които оформят
вътрешни работни коридори, с помощни релси за палетите. Мотокарите влизат в тези
коридори, носещи товарите на ниво по-високо от нивото на разтоварване и
позициониране. Системата е изградена от изключително здрав материал, което
позволява да носи максимално натоварени палети. Най- широко приложимият метод за
управление на товари при системата Drive-In, е, когато стелажните единици работят
като складово депо. Има само един коридор за достъп, от който се извършват
товаренето и разтоварването по системата LIFO (Last IN First Out). Системата се
използва широко в охладителни камери.
Предимства на системата

* Изключително подходяща система за складиране на хомогенни палетизирани товари

Page 4 of 16

background image

Видове стелажни конструкции, използвани в съвременните скадови системи

Курсова работа

[Type the author name]

* По-добре оползотворява пространството в равнинно и височинно отношение
* Работи на принципа на натрупването и е подходяща за осъществяване на метода LIFO
* Позволява складирането на еднотипни продукти в един стелажен тунел.

Стелажи за палети тип Conventional

елажи за палети тип Conventional

 е едно от най-добрите разработени решения -

универсални отговори за нуждите на складове помещения, при които е необходимо да
се съхраняват палетизирани товари, съдържащи разнообразни артикули. При тази
система стоката е лесна за манипулация и всеки палет е достъпен без да има нужда да
се преместват други, съседни палети.
Вграждането на системата Conventional се извършва като се монтират единични
стелажи по дължината на носещите странични стени, а двойни стелажни системи
изграждат вътрешността. Размерът на работните коридори между стелажните
конструкции и височината на конструкциите зависи от характеристиките на мотокарите,
които фирмата е избрала да обслужват склада, от размера на палетите, както и от
височината на самото помещение.

Page 5 of 16
