Технически Университет

КУРСОВ ПРОЕКТ

Дисциплина: Автоматизация на технологични процеси

Изготвил:

1.Зад. Да се определи приблизително продължителността на преходният процес в
обекта за автоматизация.

За определяне на времето на преходният процес

tпп

  за обекти със саморегулиране и със

закъснение-

τоб

  можем да изведем следната фунционална връзка между

tпп

 и

Tоб

y(

tпп

) = 0,99. y(∞), така може да се запише следната зависимост:

0,99. y(∞)=y(∞).(1-

е

/

tпп Tоб

) =>

tпп

≈4,6.

Tоб

 =>

tпп

≈4,6.0,4≈1,84 [min]

Ако прибавим и времезакъснението

τоб

=0,1 =>

tпп

=1,94 [min]

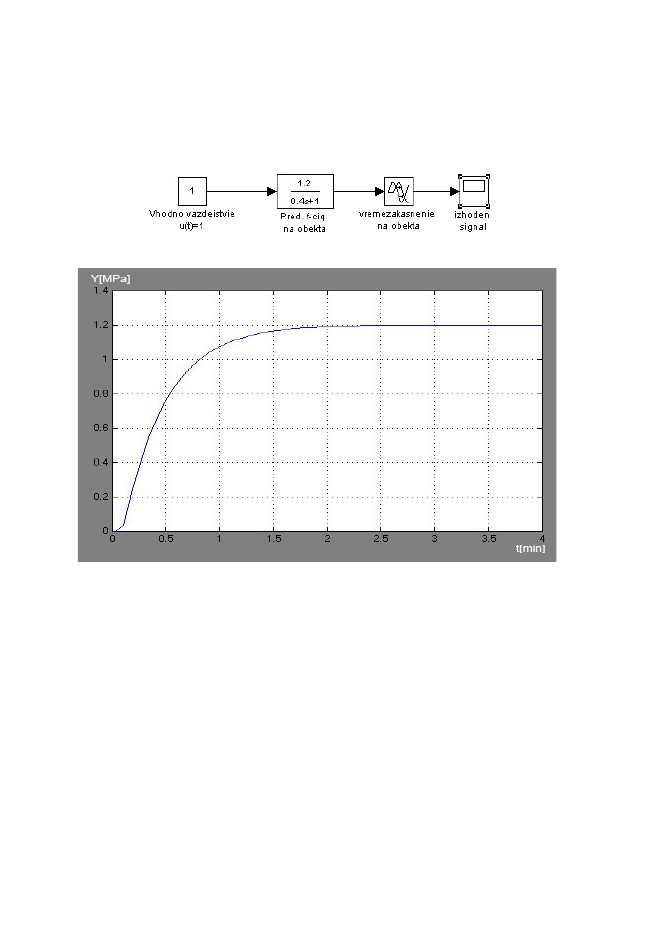

Можем също така да намерим

tпп

 чрез Matlab-Simulink

Вижда се че времето за приблизително установяване на регулируемата величина е същото.

2.Зад. Да се изследва влиянието на регулатора върху качеството на преходните
процеси в затворената система спрямо заданието и спрямо приведеното към входа
на обекта смущаващо въздействие, ако законът на регулиране е :
а) П-;

б)И-;

в)ПИ-;

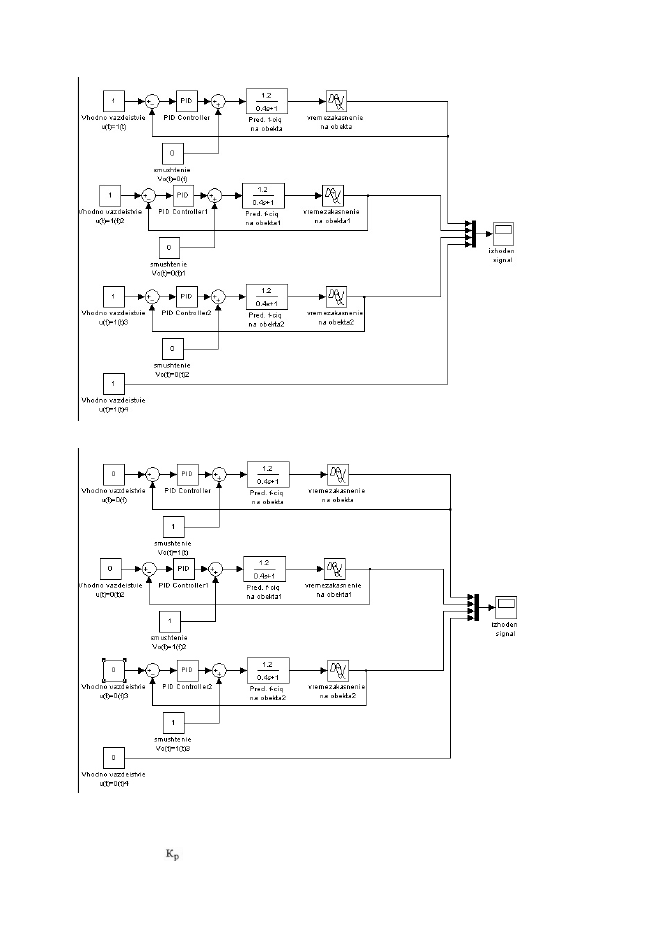

Структурна схема по задание:

Структурна схема по смущение:

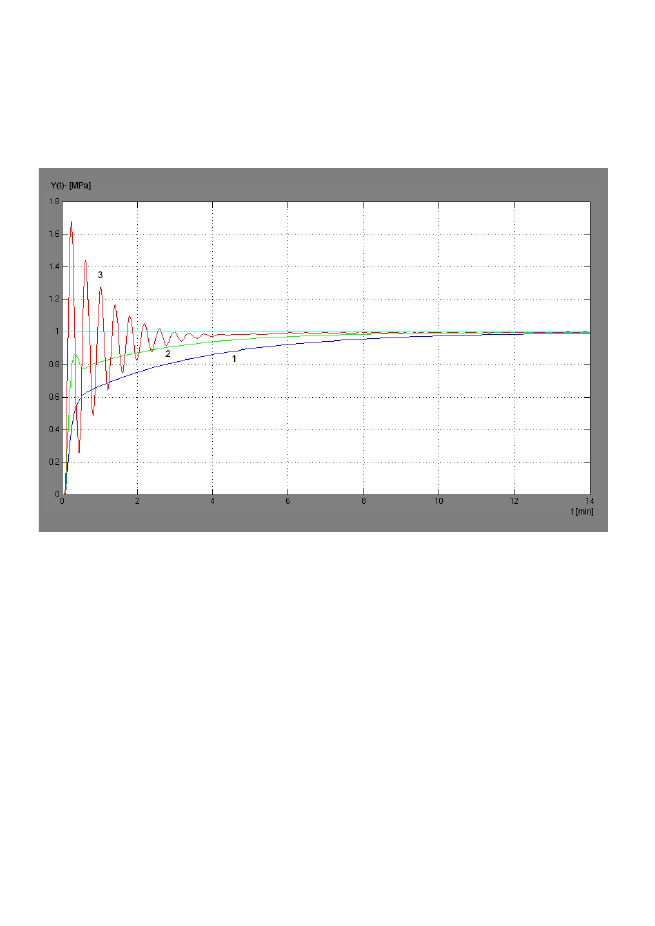

2-1)Пропорцинален закон на регулиране

(П-регулатор):

Изработеното от пропорционалния регулатор (П- р-р) регулиращо въздействие е
пропорционално на грешката на регулиране, представляваща естествен негов входен сигнал в
CAP. Предавателната му функция има вида:

=

Wpp кр

,

където

е коефициентът на предаване на регулатора

Както се вижда, П- регулаторът няма да повишава реда на диференциалното уравнение и няма

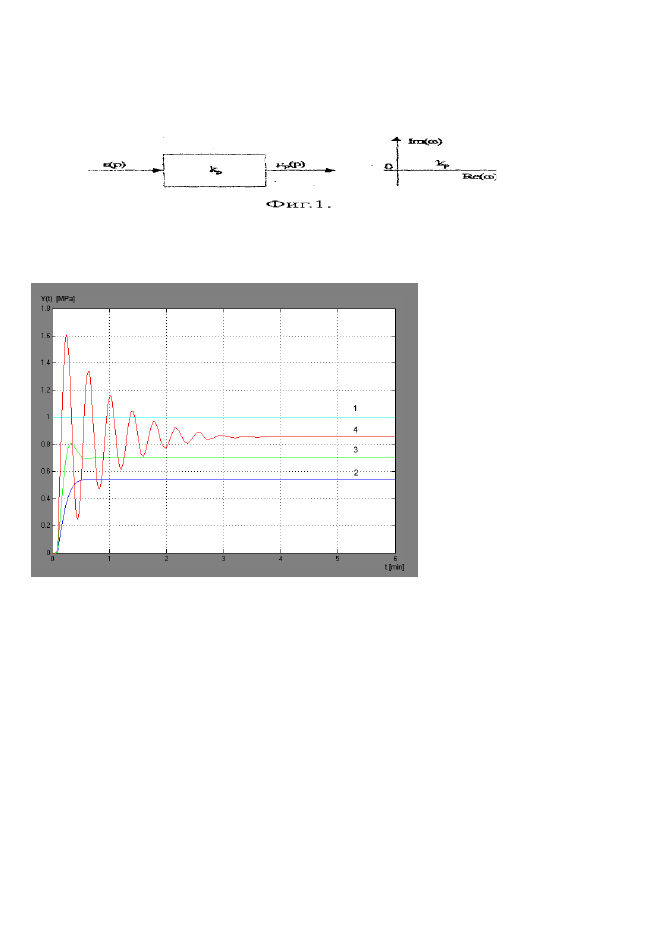

да внася фазови измествания в CAP, което е съществена негова особеност. На фиг. 1 са показани
структурната му схема и АФХ.

А) За преходни процеси на САР по задание.Входно въздействие-u(t) = 1(t);
Смущаващо въздействие

vo

(t) = 0(t);

Приемаме за

кр

 различни стойности-

=

кр1 1

;

=

кр2 2

;

=

кр3 5

;

[%

]

ХРОMPa

1.Вх.  Сигнал (задание)
2.Изх. Сигнал на системата с регулатор Кр=1

[%

]

ХРОMPa

3.Изх. Сигнал на системата с регулатор Кр=2

[%

]

ХРОMPa

4.Изх. Сигнал на системата с регулатор Кр=5

[%

]

ХРОMPa

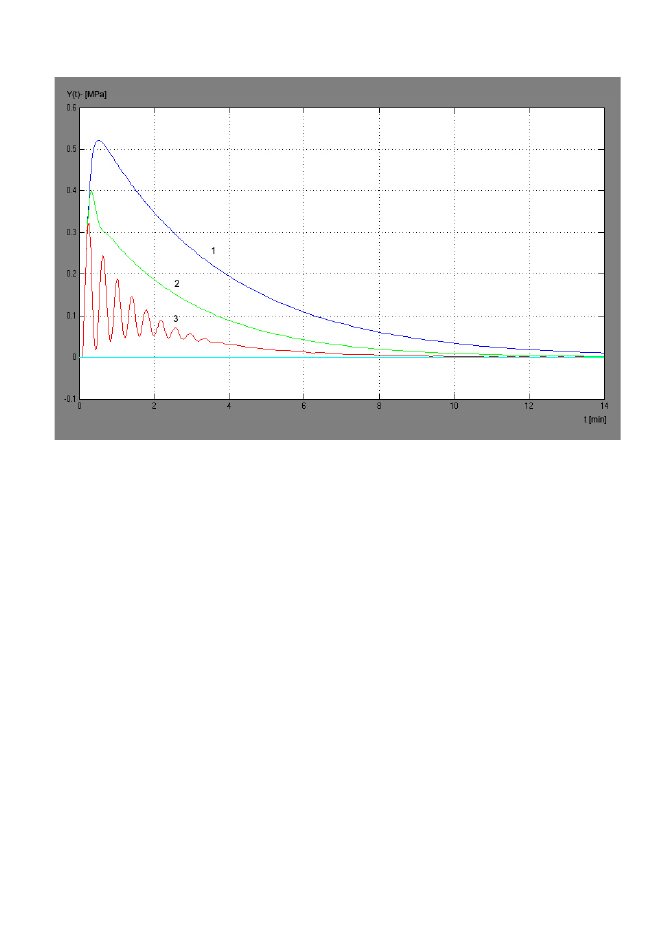

Б) За преходни процеси на САР по смущение.Входно въздействие-u(t) = 0(t);
Смущаващо въздействие

vo

(t) = 1(t);

Приемаме за

кр

 различни стойности-

=

кр1 1

;

=

кр2 2

;

=

кр3 5

;

[%

]

ХРОMPa

1.Зададено смущение
2.Изх. Сигнал на системата с регулатор Кр=1

[%

]

ХРОMPa

3.Изх. Сигнал на системата с регулатор Кр=2

[%

]

ХРОMPa

4.Изх. Сигнал на системата с регулатор Кр=5

[%

]

ХРОMPa

Извод:От графиката се вижда че с увеличаването на Кр се увеличава точността и
бързодействието, но се увеличава колебателността ,пререгулирането на системата и времето за
установяване на прех. процес.Намалява статичната грешка, но намаляват и запасите на
устойчивост.

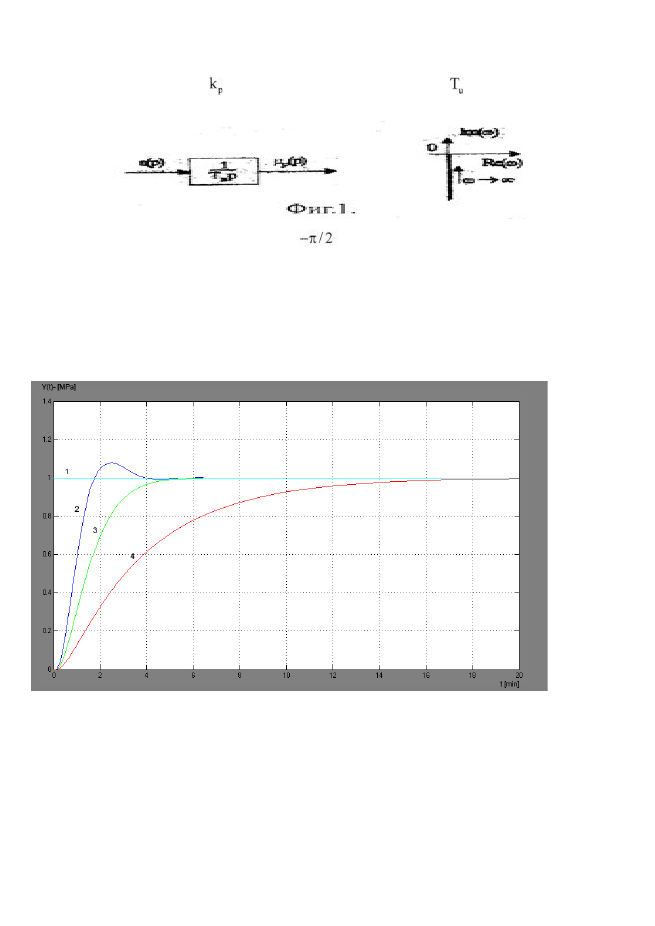

2-2) Интегрален закон на регулиране

(И-регулатор):

Интегралните регулатори (И - р-ри) реализират пропорционална зависимост между скоростта
на преместване на регулиращия орган и входното въздействие (грешката на регулиране). Много
често това е интегриращият изпълнителен механизъм в CAP. Предавателната функция на такъв
регулатор може да се запише по два начина:

=

=

Wpp крp 1Tиp

 , където

е коефициент на предаване на регулатора, а

- времеконстанта на

интегриране.

И регулаторът внася фазово изместване

и чувствително намалява запаса на

устойчивост на системата, Поради тази и някои други особености

той

се използва по-скоро

като съставен в по-сложни закони за регулиране.

 Структурната схема и АФХ на регулатора

са показани на фиг. 1

А) За преходни процеси на САР по задание.Входно въздействие-u(t) = 1(t);
Смущаващо въздействие

vo

(t) = 0(t);

Приемаме за

Ти

 различни стойности-

=

Ти1 1

;

=

Ти2 2

;

=

Ти3 5

; [min]

1.Зададено Вх. въздействие
2.Изх. Сигнал на системата с регулатор Ти=1 [min]
3.Изх. Сигнал на системата с регулатор Ти=2 [min]
4.Изх. Сигнал на системата с регулатор Ти=5 [min]

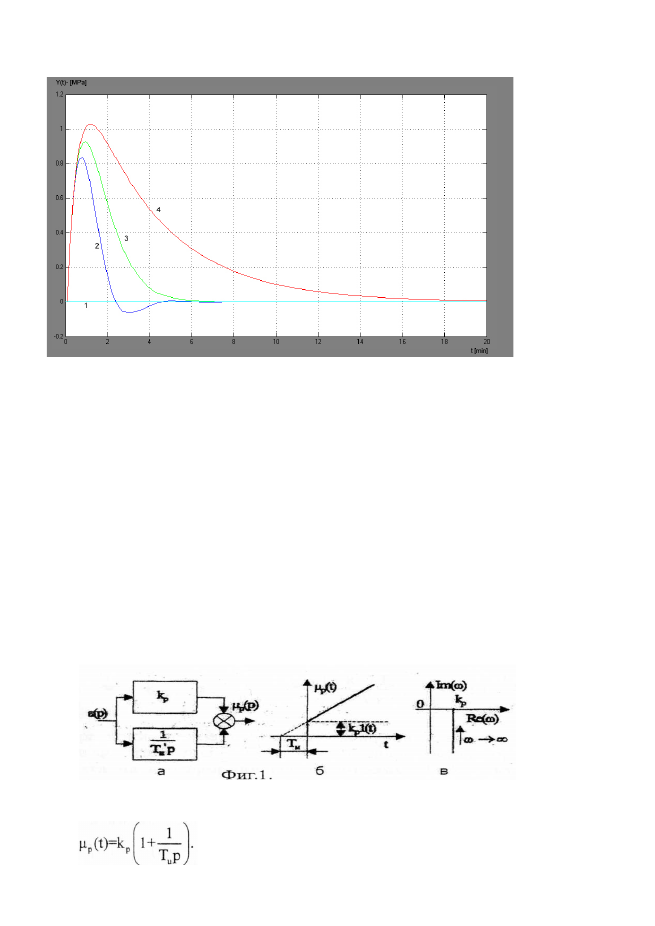

Б

) За преходни процеси на САР по смущение.Входно въздействие-u(t) = 0(t);

Смущаващо въздействие

vo

(t) = 1(t);

Приемаме за

Ти

 различни стойности-

=

Ти1 1

;

=

Ти2 2

;

=

Ти3 5

;

[min]

1.Зададено смущение
2.Изх. Сигнал на системата с регулатор Ти=1 [min]
3.Изх. Сигнал на системата с регулатор Ти=2 [min]
4.Изх. Сигнал на системата с регулатор Ти=5 [min]

Извод: От графиката се вижда че с увеличаването на Ти се увеличава времето на преходният
процес и максималното динамично отклонение, но се намалява колебателността и
пререгулирането на системата.
 В сравнение с П-регулатора,при И-регулатора се забелязва че за установяване на преходните
процеси е нужно много повече време (П-регулатора е много по-бърз) и пререгулирането е по-
малко.Същественото преимущество на И-р-р че при него системата става астатична и отсъства
статична грешка.За да работи успешно един И-р-р е необходимо времеконстантата му да бъде
по-голяма от еквивалентната на обекта.

2-3) Пропорционално-Интегрален закон на регулиране

(ПИ-регулатор):

Пропорционално-интегралните регулатори (ПИ - р-ри) са едни от най-често срещаните.
Те формират на изхода си величина, която съдържа 2 съставки. Едната съставка е
пропорционална на грешката на регулиране, а другата на интеграла от нея. Скоростта на
преместване на регулиращия орган е пропорционална на сумата от грешката на
регулиране и първата й производна. Предавателната функция на такъв регулатор има
вида:

=

+

=

+

Wpp kр 1T'иp kр1 1Tиp

=

+

kрTиp 1Tиp

  ,

където к

р

 и Т

и

 са съответно коефициент на

предаване и времеконстанта на интегриране (наричана още време за удвояване на
входната величина) на регулатора. Структурната му схема е показана на фиг. 1.

Преходната функция, показана на фиг. 16) се представя със зависимостта:

Както се вижда, ПИ - р-ра е съставен регулатор. По отношение на статичните свойства е
аналогичен на П - р-ра, а по отношение на динамичните на И - р-ра.

А-1) За преходни процеси на САР по задание.Входно въздействие-u(t) = 1(t);
Смущаващо въздействие

vo

(t) = 0(t);

Приемаме за

кр

 различни стойности-

=

кр1 1

;

=

кр2 2

;

=

кр3 5

;

[%

]

ХРОMPa

Приемаме за

Ти

 =2 [min]

1.Изх. Сигнал на системата с регулатор Кр=1 [-],

Ти

 =2 [min]

2.Изх. Сигнал на системата с регулатор Кр=2 [-],

Ти

 =2 [min]

3.Изх. Сигнал на системата с регулатор Кр=5 [-],

Ти

 =2 [min]

Б-1) За преходни процеси на САР по смущение.Входно въздействие-u(t) = 0(t);
Смущаващо въздействие

vo

(t) = 1(t);

Приемаме за

кр

 различни стойности-

=

кр1 1

;

=

кр2 2

;

=

кр3 5

;

[%

]

ХРОMPa

Приемаме за

Ти

 =2 [min]

1.Изх. Сигнал на системата с регулатор Кр=1 [-],

Ти

 =2 [min]

2.Изх. Сигнал на системата с регулатор Кр=2 [-],

Ти

 =2 [min]

3.Изх. Сигнал на системата с регулатор Кр=5 [-],

Ти

 =2 [min]

Извод:За полученият прех. процес може да се вземат впредвид изводите описани по-горе
за П- и И-р-р.С увеличаване на Кр се  намалява

tпп

 , динамичната грешка, увеличава се

колебателността , пререгулирането и бързодействието.Отстранена е статичната грешка.

А-2) За преходни процеси на САР по задание.Входно въздействие-u(t) = 1(t);
Смущаващо въздействие

vo

(t) = 0(t);

Приемаме за

Ти

 различни стойности-

=

Tи1 1

;

=

Ти2 2

;

=

Ти3 5

; [min]

Приемаме за

кр

=3

[%

ХРОMPa

]
