Кабелна система и видове кабели

Изготвил: Иван Балабански

Мрежово окабеляване

При изграждане на компютърна мрежа основният начин за връзка между
компютрите е с помощта на кабел. Най­често се използват следните
основни видове кабели:

• Коаксиални кабели

• Кабели с усукани двойки проводници

• Оптически кабели

Коаксиален кабел

Коаксиалният кабел е бил индустриален стандарт и все още се среща
в по­старите мрежи. Този кабел е подобен на използвания от
кабелната телевизия. Той има дебел меден проводник в центъра,
който е обвит от изолиращ пластмасов слой. Сигналът се предава по
медния проводник. Изолиращият слой е обвит с метално фолио или
оплетка от мед или алуминий. Този външен проводник е разположен
по цялата дължина на кабела.

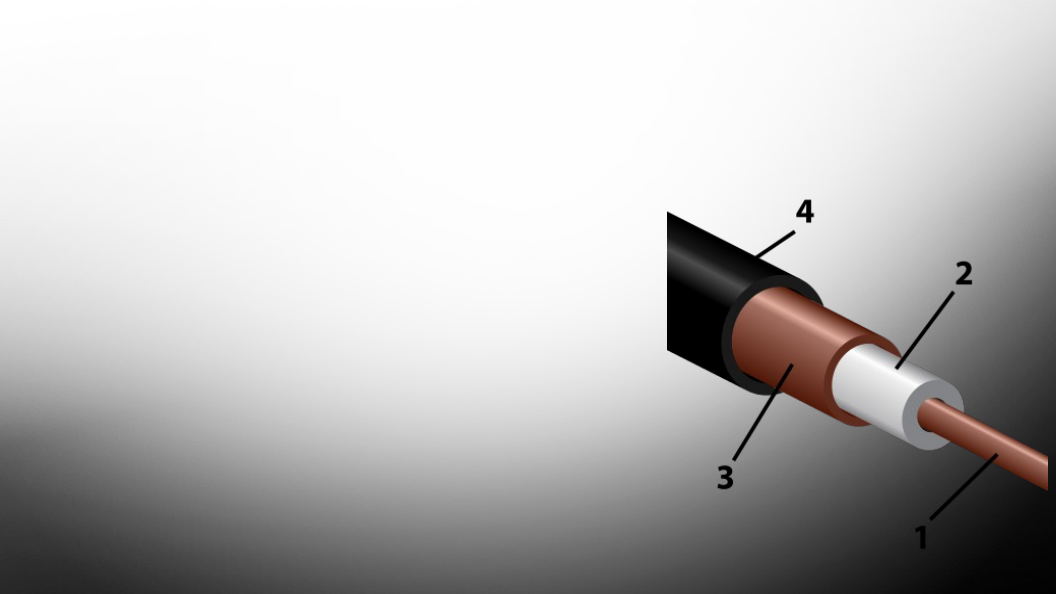

Принцип на действие

•

1 – вътрешен проводник във вид на единичен
проводник.

•

2 – изолация, изпълнена във вид на диелектрично
запълване, разделяща вътрешния и външния
проводник.

•

3 – външен проводник (екран) във вид на оплетка
от метални жички или плътна метална
повърхност – фолио.

•

4 – обвивка от светостабилизиран (устойчив на
ултравиолетово слънчево излъчване) полиетилен,
PVC, полипропилен, тефлон, повивка от
флуоропластова лента или друг изолационен
материал.

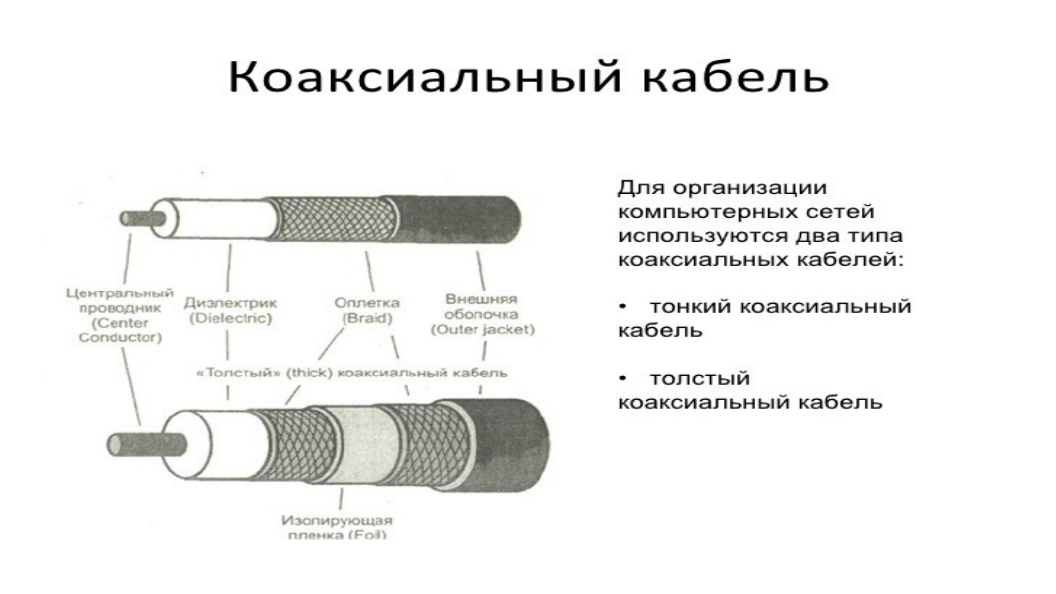

Видове коаксиални кабели

Тънкият коаксиален кабел е с
диаметър една четвърт инч и е по­
гъвкав от thicknet кабела.
Спецификацията, която най­много
се използва е RG­58. Неговият
импеданс е 50 ома. Сигналът при
този вид кабел може да се пренася
на разстояния до 185 метра, след
което започва да заглъхва.

Дебелият коаксиален кабел
(thicknet) е с диаметър половин инч.
Използват се спецификациите RG­8
или RG­11. Може да предава
сигнала на големи разстояния – до
500 метра, без затихване. Той обаче
е по­скъп и с него се работи по­
трудно, отколкото с тънкия
коаксиален кабел.

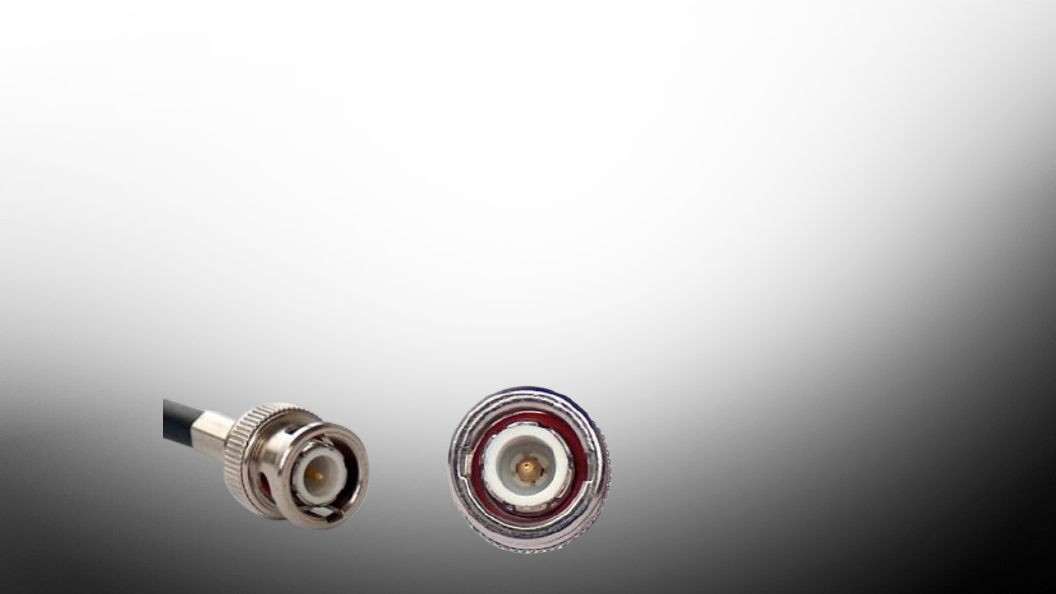

Конектори за коаксиален кабел

За свързване на тънкия
коаксиален  кабел в мрежа се
използва компонент, наречен
British Naval Connector (BNC)
конектор.
