ТЕЛЕКОМУНИКАЦИОННИ КАНАЛИ И
СИСТЕМИ ЗА СИГНАЛИЗАЦИЯ И
ПОЖАРОИЗВЕСТЯВАНЕ



ОСОБЕНОСТИ НА КАНАЛИТЕ ЗА ПОЖАРОИЗВЕС-ТЯВАНЕ
И СИГНАЛИЗАЦИЯ



ПРОВОДНИ КАНАЛИ ЗА ПОЖАРОИЗВЕСТЯВАНЕ



БЕЗПРОВОДНИ КАНАЛИ ЗА ПОЖАРОИЗВЕСТЯВАНЕ



КАНАЛИТЕ ЗА СИГНАЛИЗАЦИЯ И ПОЖАРОИЗВЕС-ТЯВАНЕ

ПО МОБИЛНИ И САТЕЛИТНИ МРЕЖИ

1

1.

ОСОБЕНОСТИ   НА  КАНАЛИТЕ ЗА   ВРЪЗКА В СИСТЕ-

МИТЕ ЗА СИГНАЛИЗАЦИЯ И ПОЖАРОИЗВЕСТЯВАНЕ

Комуникационният   канал

за   връзка   в

пожароизве-

стителните

  системи   (ПИС)

представлява

съвкупност   от

технически средства (предавател, приемник

 и

линията за

връзка)

,   осигуряващи

предаване

на   пожароизвес-

тителните съобщения от

пожароизвестителните датчици

и

сензори към

пожароизвестителната централа (фиг.1).

Линията   за   връзка

е   съвкупността   от

средата   за

разпространение и

апаратните средства

 (ретранслатори,

2

рипитери

),   използвани   за   предаване   и   направляване   на

сигналите от предавателя към приемника.

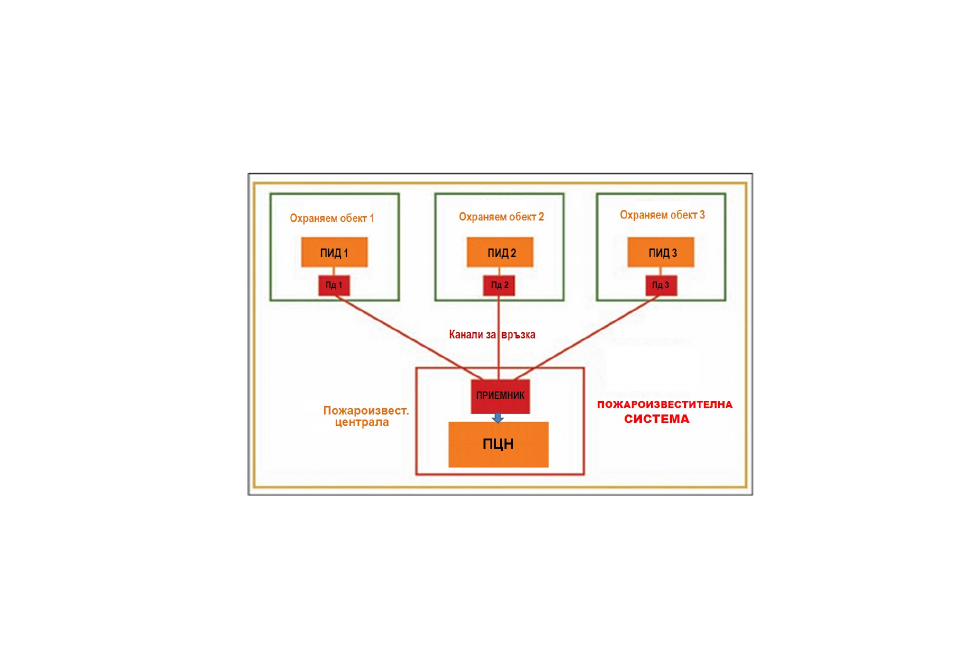

Фиг.1. Структура на пожароизвестителна система и място на каналите за

връзка в нея: ПИД - пожароизвестителен датчик; Пд- предавател; ОУ –

3

обектно пожароизвестително устройство; ПЦН – пулт за централно

наблюдение

Пожароизвестителните датчици (ПИД) при пожар и авария в

охраняваните   обекти   формират   пожароизвестителните

съобщения   (ПИС),   които   посредством   канала   за   връзка   се

предават   в   пожароизвестителната   централа   (ПИЦ),   и   се

визуализират на пулта за централно наблюдение (ПЦН).

Класификация на каналите за връзка в ПИС

По   физически   принцип   каналите   за   връзка   в

пожароизвестителните   системи   могат   да   бъдат:   проводни,

4

безпроводни   (радийни),   оптични   (световълноводни)   и

комбинирани.

5

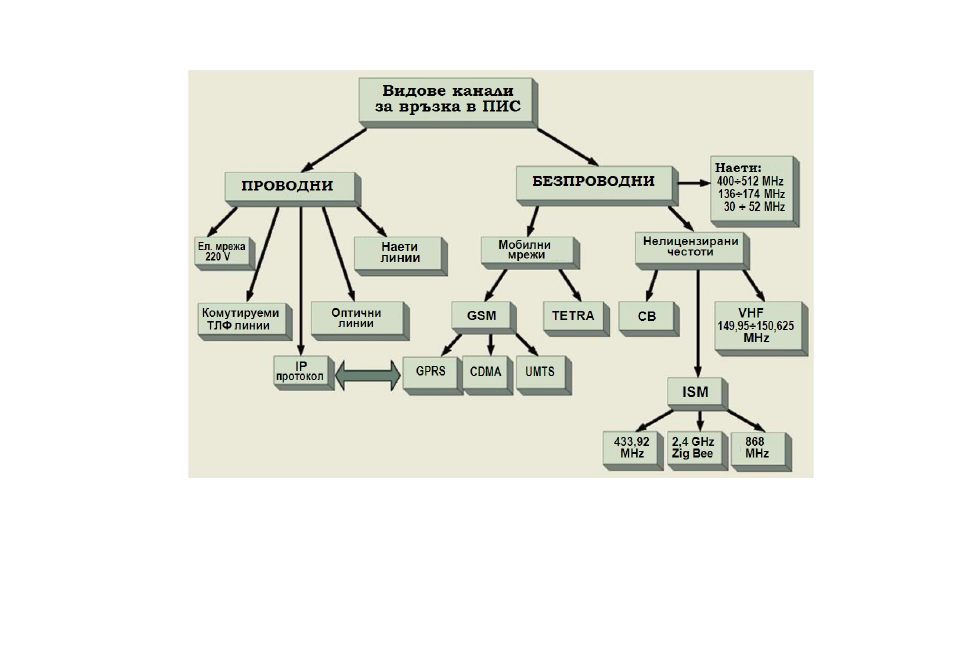

Фиг.2. Класификация на  каналите за връзка в

пожароизвестителните системи

6

Независимо от вида на използвания физически принцип, те се

подразделят   на   дуплексни   (с   двустранен   обмен   на   данни)   и

симплексни (с едностранен обмен на данни).

За разделяне на каналите един от друг в ПИС се използва:

времево   (TDD),  честотно   (FDD),  кодово   (CCD),  пространствено

(SDD) и поляризационно (PDD) разделение.

Честотният ресурс при работа по радиоканал е ограничен и в

болшинството от случаите е платен, поради което най-често се

използва   методът   за   разделяне   ТDD.   В   проводните   канали   за

връзка   такива   проблеми   няма,   тъй   като   за   целта   се   използват

отделни физически линии.

7

Каналите   за   връзка   в   ПИС   могат   да   използват   както

фиксиран, така и разпределен комуникационен ресурс. Първите

използват   протокол   за   обмен  FAMA,  а   вторите  DAMA.

Разпределението на ресурса и в двата случая се осъществява от

приемника на ПИЦ.

Когато   разпределянето   на   ресурса   между   каналите   се

осъществява   не   от   ПИЦ,   а   по   заявка   от   обектните

пожароизвестителни устройства (ОУ), се използват протоколи за

множествен достъп (ПМД). Сред този вид протоколи най-известен

е множественият достъп с контрол на носещата (МДКН), когато

крайното   устройство,   преди   да   включи   своя   предавател,

8

проверява за наличие на свободен канал и само тогава предава

заявка за организиране на сеанс за връзка с ПИЦ.

В   зависимост   от   вида   на   мрежата,   в   рамките   на   която

каналите за връзка на ПИС съществуват биват:

-   канали   за   връзка   на   специализирани   мрежи   за

пожароизвестяване:   директни   с   радиална   топология   и   с

ретранслатори  (радиалновъзлова топология).

- канали за връзка от мрежите за обществено ползване

2

.

ПРОВОДНИ КАНАЛИ ЗА ПОЖАРОИЗВЕСТЯВАНЕ

9

Проводните канали за връзка в ПИС използват индивидуални

(наети)   двупроводни линии, линиите за връзка   от телефонните

мрежи,   а   в   определени   случаи   и   проводниците   на

електтрическата мрежа 220 V.

Индивидуални

двупроводни линии се използват в случаите:



когато   разстоянието   между   обектните   устройства   и

пожароизвестителната централа е малко;



броя на охраняваните обекти е незначителен;



при   охрана   на   обекти   от   критичната   инфраструктура   и

обекти свързани с националната сигурност.

10

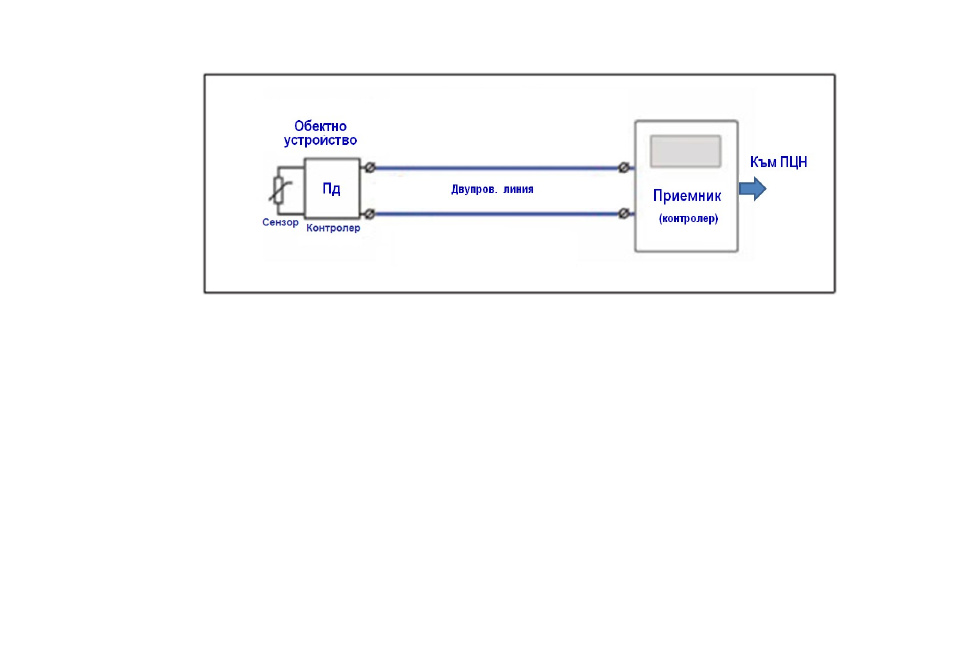

Фиг.3. Проводен канал за връзка на ПИС с индивидуална (наета) линия

Ролята   на   приемник   и   предавател   в   разглеждания   канал   за

връзка   с   индивидуална   двупроводна   линия   изпълняват

комуникационните   контролери,   включени   в   двата   края   на

линията.

11

Преимущества на проводните канали за връзка:

1)

осигуряват  елекрозахранване   на  обектните  периферни

устройства, което в радиоканалните системи е невъзможно;

2)

достатъчно   просто   реализиране   на   двустранен   обмен   на

данни чрез използване две (двупроводни) линии за връзка;

3)

лесен  контрол   на   целостта   на   линията   за   връзка   без

прилагане на допълнителни мерки, усложняващи протоколите по

взаимодействие между техническите средства;

12

4)

в   много   по-малка   степен   в   сравнение   с   радиоканалните

системи   реагират   на   отслабване   на   сигнала,   предизвикан   при

преминаването му през различни видове прегради.

Недостатък на проводните канали за връзка:

1)

необходимост   от   прокарване   на    кабели,   което  води   до

оскъпяване на канала за връзка;

2)

необходимост от  защита от механични въздействия  срещу

прекъсване или късо съединение между проводниците;

3)

лош естетичния вид на помещението;

4)

ограничен радиус на действие.

13
