ТЕМА

:

ПРОЕКТИРАНЕ И АНАЛИЗ НА

АСИНХРОНЕН ДВИГАТЕЛ 2.8 MW ЗА

6/10 KV

background image

ЦЕЛ НА ДИПЛОМНАТА РАБОТА

Да се проектират варианти на АСД

      с мощност 2.8 MW и напрежения 6/10 kV

      при отчитане на следните изисквания:

1. Постигане на заложените в заданието

    параметри.
2. Постигане на минимално тегло на



    активната част.

background image

СТРУКТУРА НА ДИПЛОМНАТА

РАБОТА

Увод

Глава първа:

Проучване на съществуващото

производство на асинхронни двигагели за

напрежение  6 и 10 kV

Глава втора:

Електромагнитно проектиране на

асинхронен двигател  2.8 MW за напрежение 6 kV

Глава трета:



Електромагнитно проектиране на

асинхронен двигател  2.8 MW за напрежение 10 kV

Глава четвърта:

Изследване в срeдата на FEMM

Анализ и заключение

background image

ПРОУЧВАНЕ НА СЪЩЕСТВУВАЩОТО

ПРОИЗВОДСТВО НА АСИНХРОННИ

ДВИГАГЕЛИ ЗА НАПРЕЖЕНИЕ  6 И 10 KV

Производство – Полша

двигателят с напрежение 6 kV е тип SZJf­146L/fc

полюсите p=3

скоростта n=993min

­1

номиналния ток I

н

=312 А

фактора на мощността cos

φ

=0.89

коефициент на полезна действие

η

=96.9%

степента на защита IP55 по EN 60034­5

клас на изолацията F

височина на оста на въртене 0.710 m

общо тегло 12000 кг



background image

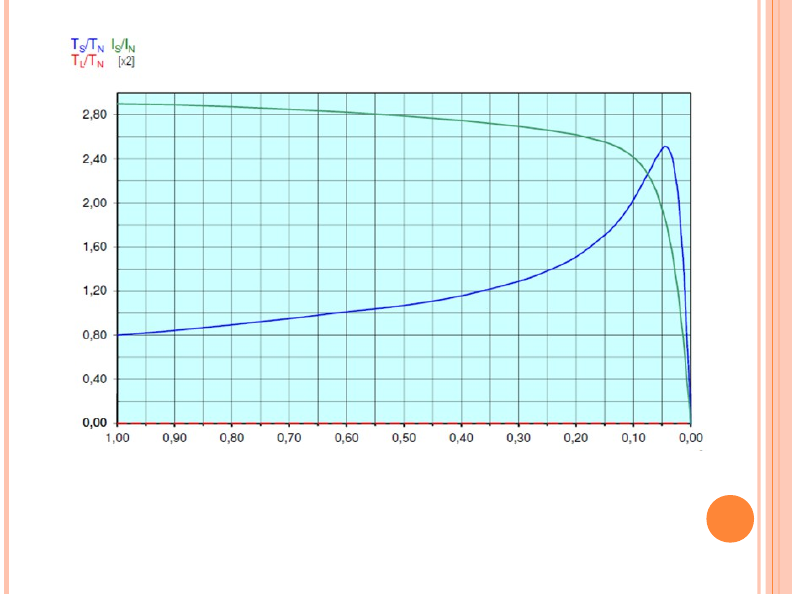

Фиг.1.1. Пускови характеристики на двигателя за напрежение 6kV при U=U

background image

двигателят с напрежение 10kV е тип SZJf­146LH/fc

полюсите p=3

скоростта  n=995min

­1

номиналния ток I

н

=189 А,

фактора на мощността cos

φ

=0.88,

коефициент на полезна действие

η

=97%.

степента на защита е IP55 по EN 60034­5.

клас на изолацията F,

височина на оста на въртене 0.710 m,

общо тегло 13500 кг

background image

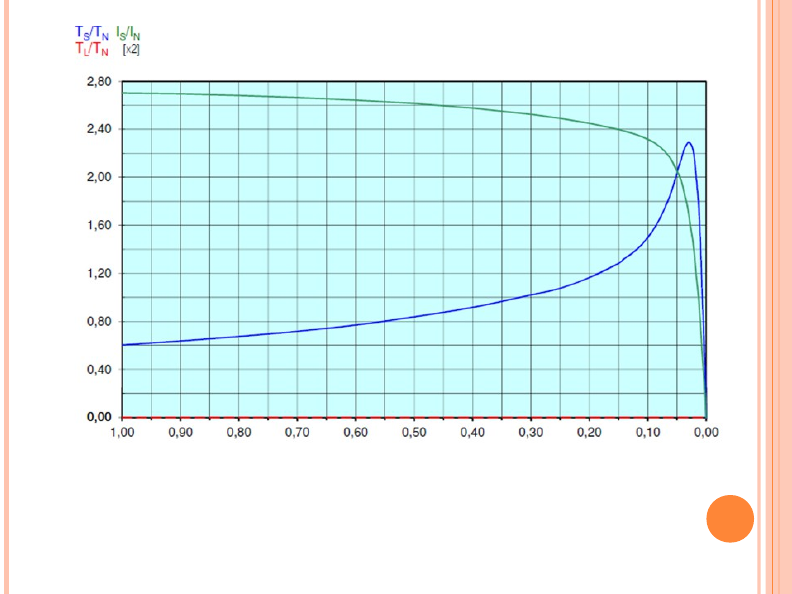

 Фиг.1.3. Пусковите характеристики на двигателя за напрежение 10kV при U=U

N

background image

Производство – Швейцария

Двигателят с напрежение 6kV е тип AMI 560L6A B

полюсите p=3

скоростта  n=993min

­1

номиналния ток I

н

=323 А

фактора на мощността cos

φ

=0.86

коефициент на полезна действие

η

=96.5%

Степента на защита на двигателя е IP55­ IC 611

Клас на изолацията F

съотношението между максималния и номиналния

момент Т

MAX

N

=2.2,

пусковия момент към номиналния момент Т

S

/T

N

=0.7,

съотношението между пусковия ток към номилния ток

I

S

/I

N

=5.5.

общо тегло 8500 кг

background image

Двигателят с напрежение 10kV е тип AMI 560L6A B

полюси p=3,

скоростта  n=995min

­1

номинален ток I

н

=199 А,

фактора на мощността cos

φ

=0.8,

коефициент на полезна действие

η

=96.5%.

степента на защита на двигателя е IP55­ IC 611.

клас на изолацията F

съотношението между максималния и номиналния

момент Т

MAX

N

=2.3,

пусковия момент към номиналния момент Т

S

/T

N

=0.6,

съотношението между пусковия ток към номилния ток

I

S

/I

N

=5.8.

общо тегло 9300 кг
